Предлагаемые технологии и оборудование являются одним из направлений биоэнергетики, бурное развитие которой в последние годы позволяет вовлечь в топливный баланс малоиспользуемые энергетические ресурсы. Часть этих ресурсов относится к возобновляемым источникам энергии (лес, торф), другая часть является отходами, которые загрязняют окружающую среду.
В условиях резкого повышения стоимости топлив нефтяного происхождения (бензин, дизельное топливо, мазут и др.), расходов по его транспортировке, а также большого количества неиспользованных отходов при лесозаготовке и переработке древесины, запасов торфа, низкосортных углей и др., применение предлагаемой технологии является самым экономичным решением энергообеспечения объектов ЖКХ и местной промышленности в отдаленных районах, где отсутствует централизованное энергоснабжение, предприятий лесопромышленного и лесоперерабатывающего комплексов.
Предлагаемая технология имеет существенное преимущество перед прямым сжиганием органических топлив в котлах, т. к. обеспечивает потребителя удобным видом топлива, которое можно накапливать в газогенераторах, передавать по трубам, обеспечивать производственные и бытовые нужды дешевой электроэнергией и теплом.
ООО «ЦНИДИ» предлагает проектирование, изготовление и поставку энергоустановок (ГГЭУ), в которых в качестве первичного топлива могут использоваться различные виды твердых топлив (древесина, торф, уголь, сланцы и т. п.), а также органические отходы лесозаготовительных, лесоперерабатывающих и сельскохозяйственных предприятий.

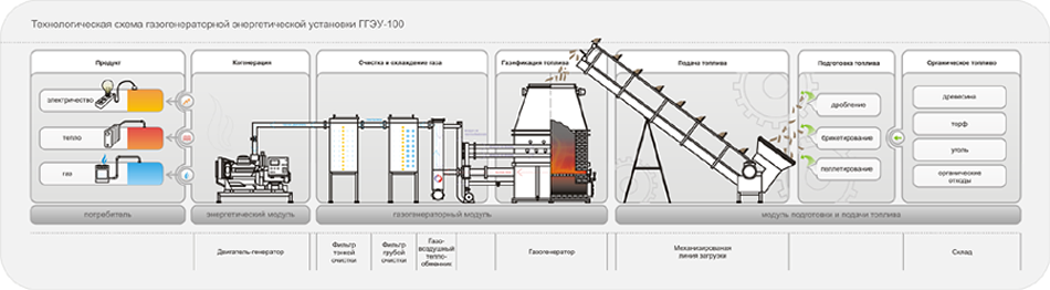

ГГЭУ включает в свой состав газогенераторный модуль, энергетический модуль и модуль подготовки и подачи топлива. Газогенераторный модуль состоит из одного или нескольких газогенераторов, в которых происходит газификация первичного топлива, системы фильтрации вырабатываемого в газогенераторе газа и теплообменников, в которых генераторный газ охлаждается перед подачей его в поршневой двигатель.
Получаемый в результате термической переработки углеродосодержащего сырья горючий газ имеет теплотворную способность 1100-1250 ккал/нм3 и может быть использован в качестве топлива в двигателях внутреннего сгорания, топках газомазутных котлов, а также в качестве энергоносителя в технологических и бытовых системах.
Энергетический модуль состоит из одного или нескольких двигатель-генераторов на базе серийно выпускаемых дизельных двигателей, адаптированных к работе на генераторном газе и, при необходимости, утилизаторов тепла выпускных газов и системы охлаждения двигателя, а также тепла, получаемого при охлаждении генераторного газа перед его подачей в двигатель. Для получения дополнительного количества тепла в энергетический модуль может быть включен отопительный котел, оборудованный специальной горелкой для сжигания генераторного газа.
Модуль подготовки и подачи топлива, как правило, состоит из склада топлива, участка подготовки топлива, на котором производится его дробление или брикетирование, при необходимости сушка, системы топливоподачи (ручной или механизированной). Подготовленное топливо может подаваться в зависимости от его структуры (щепа, брикеты, пеллеты и т. п.) и возможностей заказчика с помощью транспортеров, скиповых или шнековых механизмов.

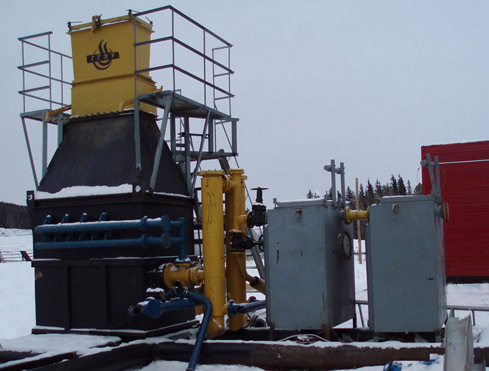

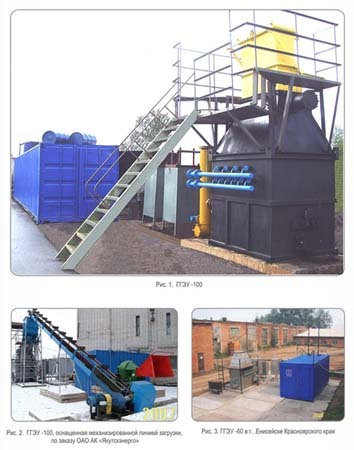

ООО «ЦНИДИ» поставляет одноагрегатные газогенераторные установки с электрической мощностью 60 и 100 кВт на базе газогенераторного модуля ГГМ 300. В качестве энергоагрегатов используются отечественные двигатели-генераторы на базе широко распространенных двигателей ЯМЗ-236 и ЯМЗ-238 ОАО «Автодизель». Газогенераторные установки в такой комплектации прошли сертификационные испытания, во время которых подтверждены заявленные мощностные, экономические и экологические характеристики энергоустановки, продемонстрирована способность энергоустановки обеспечивать требуемые показатели переходного процесса при 100% сбросе и набросе нагрузки
Газогенераторный модуль ГГМ 300 ГГМ 600
Теплопроизводительность,кВт 300 600
Выработка газа на номинальном режиме,нм3/ч 250 500
Средняя калорийность газа,ккал/нм3 1100-1250
Энергетический модуль
Тип двигателя Поршневой газодизельный двигатель
Электрическая мощность, кВт 100 200
Замещение дизельного топлива генераторным газом, % До 85 До 90
Модуль подготовки и подачи топлива
Способ подачи топлива Механизированный Автоматизированный
Размеры частиц топлива *, мм Не более 80
Влажность топлива, % Не более 25
Потребление твердого топлива *, кг/час 100-150 190-250
* Значения указаны применительно к древесному топливу

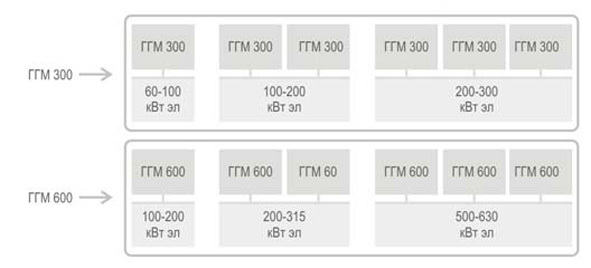

В стадии подготовки производства находятся газогенераторные модули теплопроизводительностью 600 кВт с электрической мощностью 200 кВт в одноагрегатном варианте и 500-630 кВт при объединении трех газогенераторных модулей.
Одноагрегатные ГГЭУ состоят из одного газогенераторного модуля и одного двигатель-генератора.
Большие мощности можно получить в установках, газогенераторный модуль которых включает в себя несколько параллельно работающих газогенераторов, а энергетический модуль состоит из нескольких параллельно работающих двигатель-генераторов.
В многоагрегатных установках возможно по желанию потребителя достижение любого соотношения тепловой и электрической энергии путем варьирования числом и мощностью типовых единиц оборудования, включая отопительный котел.
Конфигурация конкретной установки определяется величинами электрической и тепловой нагрузки, заявленными заказчиком. Установка по требованию заказчика может быть дополнена системой механизированной подготовки и подачи топлива.
В настоящее время ведутся проектные работы по созданию многоагрегатной мини-ТЭЦ на базе двух газогенераторных модулей ГГМ 300 и энергетического модуля, состоящего из 4-х параллельно работающих 100 кВт-ных электроагрегатов.
